1 Skład szt

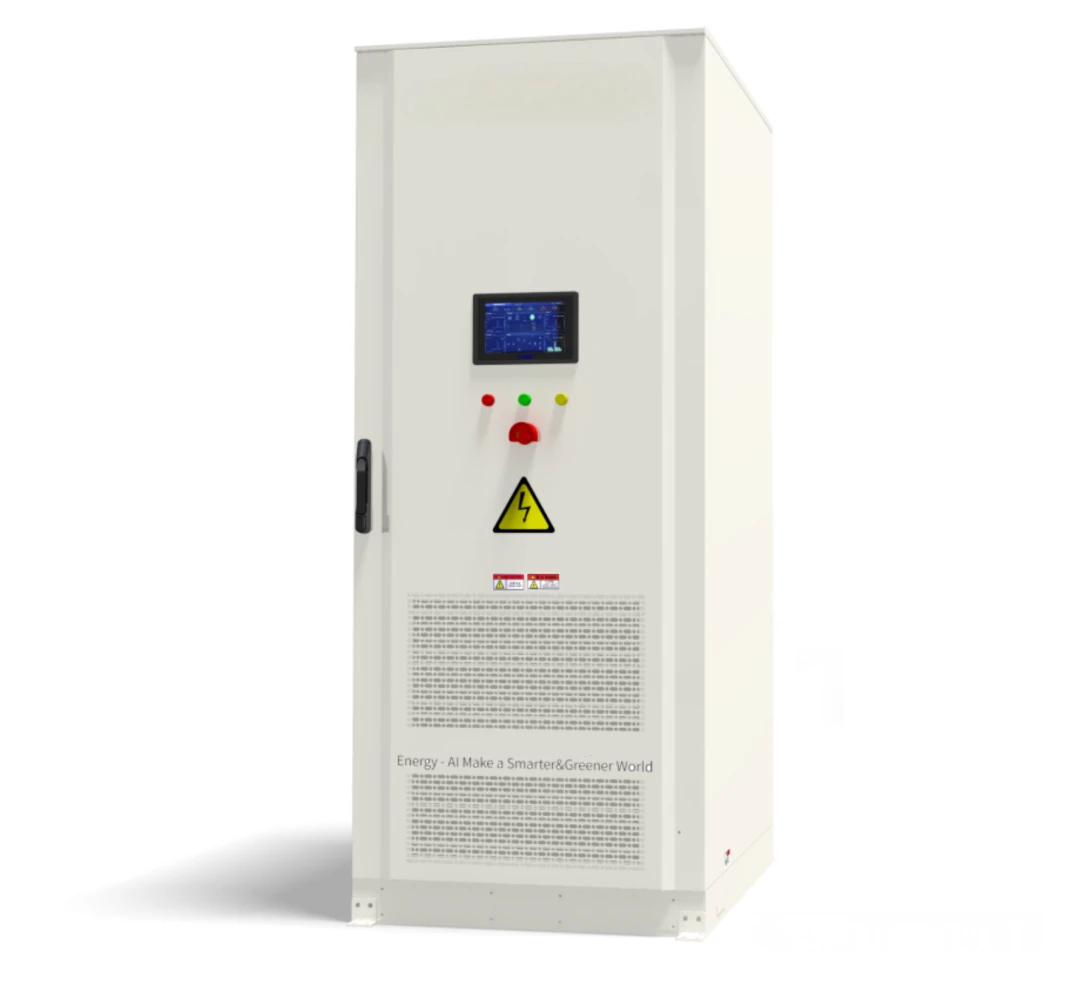

PCS, jako główny element systemu magazynowania energii, integruje dwukierunkowe przetwornice DC/AC i jednostki sterujące. Jego sterownik odbiera polecenia zewnętrzne za pośrednictwem zaawansowanych protokołów komunikacyjnych, inteligentnie identyfikuje zapotrzebowanie na moc, dokładnie kontroluje proces ładowania i rozładowywania akumulatorów oraz umożliwia elastyczną regulację mocy czynnej i biernej w sieci energetycznej. Jednocześnie ściśle współpracuje z Systemem Zarządzania Baterią (BMS) poprzez interfejs CAN, aby monitorować stan baterii w czasie rzeczywistym, zapewniając bezpieczną i wydajną pracę baterii.
2 Szczegółowa analiza struktury wewnętrznej PCS
1. Strona prądu stałego
Jako źródło energii PCS, strona prądu stałego jest odpowiedzialna za pobieranie energii elektrycznej prądu stałego z pakietu akumulatorów. Kluczowe komponenty obejmują:
(1) Szyna DC: Wykonana z miedzi lub aluminium o niskiej rezystancji, aby zapewnić efektywną transmisję energii elektrycznej.
(2) Kondensator: Jako bufor równoważy wahania napięcia i zapewnia stabilne wsparcie zasilania.
(3) Indukcyjność: odfiltruj pulsacje o wysokiej częstotliwości, płynne wyjście prądu stałego i popraw szybkość reakcji systemu.
2. Strona komunikacyjna
Strona prądu przemiennego przekształca energię elektryczną prądu stałego w energię elektryczną prądu przemiennego i dostarcza ją do sieci lub obciążenia w celu wykorzystania. Główne komponenty obejmują:
(1) Falownik: Wykorzystując wysokowydajne IGBT i inne urządzenia, osiąga konwersję prądu stałego na prąd przemienny poprzez precyzyjną kontrolę stanu przełącznika i obsługuje elastyczną regulację częstotliwości i napięcia.
(2) Filtr: Skutecznie filtruje szumy i harmoniczne o wysokiej częstotliwości na wyjściu falownika, zapewniając czysty i stabilny kształt fali napięcia wyjściowego.
(3) Transformator wyjściowy: Dostosuj poziom napięcia w zależności od zapotrzebowania obciążenia i zapewnij odpowiednią moc wyjściową energii elektrycznej.
3. Układ sterowania
Jako inteligentny hub PCS, system sterowania odpowiada za monitorowanie i regulację stanu operacyjnego całego systemu. Do kluczowych jednostek należą:
(1) Główna jednostka sterująca: oparta na wysokowydajnych mikroprocesorach lub procesorach DSP, monitorująca i przetwarzająca dane systemowe w czasie rzeczywistym, regulująca konwersję mocy i sterowanie zgodnie z wcześniej ustawionymi strategiami.
(2) Jednostka miary: Dokładnie zbiera kluczowe parametry, takie jak napięcie, prąd i częstotliwość, aby zapewnić wsparcie danych dla systemu sterowania.
(3) Jednostka zabezpieczająca: monitorowanie w czasie rzeczywistym nietypowych warunków (takich jak przetężenie, przepięcie, przegrzanie), szybka aktywacja środków ochronnych w celu zapewnienia bezpieczeństwa systemu.
4. Moduł komunikacyjny
Moduł komunikacyjny tworzy pomost pomiędzy PCS a światem zewnętrznym, obsługuje zdalne monitorowanie i sterowanie oraz zwiększa łatwość konserwacji i bezpieczeństwo systemu.
Wewnętrzna struktura falownika magazynującego energię jest znakomita i składa się z czterech podstawowych elementów: interfejsu DC, terminala konwersji AC, inteligentnego systemu sterowania i modułu mostka komunikacyjnego. Interfejs DC koncentruje się na odbiorze i magazynowaniu energii elektrycznej prądu stałego, zapewniając stabilność poboru energii; Końcówka konwersji prądu przemiennego jest odpowiedzialna za efektywną konwersję energii elektrycznej prądu stałego na energię elektryczną prądu przemiennego, uzyskując elastyczną moc wyjściową energii elektrycznej. Inteligentny system sterowania pełni rolę centralnego węzła, kompleksowo monitorując i precyzyjnie regulując stan pracy całego systemu, aby zapewnić wydajność i bezpieczeństwo procesu konwersji. Moduł mostka komunikacyjnego poprawia wzajemne połączenia systemu magazynowania energii, poprawiając ogólną niezawodność i bezpieczeństwo systemu. Komponenty te ściśle ze sobą współpracują, aby osiągnąć wyjątkową wydajność w konwersji energii i sterowaniu falownikami magazynującymi energię, kładąc solidny fundament pod szerokie zastosowanie technologii magazynowania energii.
Podstawowe komponenty 3 szt
1. Urządzenia energoelektroniczne, takie jak IGBT, MOSFET itp., są kluczem do konwersji energii i umożliwiają wydajną i dokładną kontrolę prądu i napięcia.
2. Obwód sterujący: Zintegrowane algorytmy pozyskiwania, przetwarzania i sterowania sygnałami zapewniające precyzyjne sterowanie urządzeniami energoelektronicznymi.
3. Komponenty do magazynowania energii: w tym akumulatory, superkondensatory itp. można elastycznie konfigurować zgodnie z wymaganiami aplikacji, aby sprostać długoterminowym lub przejściowym potrzebom w zakresie magazynowania energii.
4. Elementy przyłącza elektrycznego: kluczowe kanały zapewniające sprawny i bezpieczny przesył energii elektrycznej, przy zastosowaniu wysokiej jakości materiałów zapewniających stabilną pracę systemu.
4 szt. Charakterystyki
1. Wydajność: zastosowanie zaawansowanej technologii energoelektroniki w celu osiągnięcia wysokiej wydajności konwersji i poprawy ogólnego wykorzystania energii.
2. Stabilność: Dzięki precyzyjnym strategiom sterowania zapewnij stabilną i niezawodną moc wyjściową oraz zagwarantuj płynne działanie systemu.
3. Niezawodność: wybór wysokiej jakości komponentów i niezawodnych konstrukcji w celu dostosowania do różnych środowisk i wydłużenia żywotności sprzętu.
4. Elastyczność: modułowa konstrukcja, łatwa do rozbudowy i dostosowywania, spełniająca różnorodne potrzeby w różnych scenariuszach.
Wniosek
Podsumowując, falowniki magazynujące energię odgrywają kluczową rolę w technologii magazynowania energii ze względu na ich wysoką wydajność, stabilność, niezawodność i elastyczność, tworząc solidny fundament pod powszechne zastosowanie energii odnawialnej.
